比例图

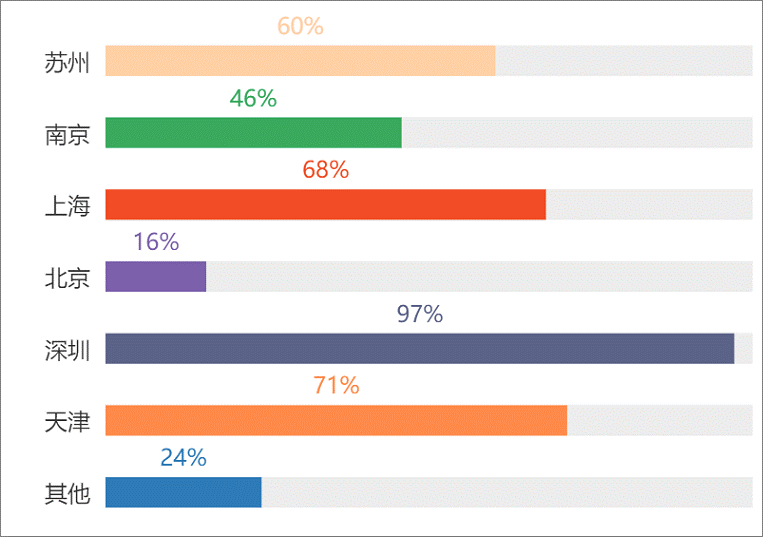

1.条行比例图

以条形图的形状显示每个数值所占总值的比例或每个数值所占指定值的比例

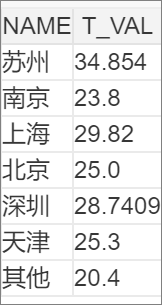

准备数据：区域销售数据图表统计，数据集名称为ds,数据列T_VAL为销售额,NAME为区域名称

设计图表：进入报表设计器，选中单元格，工具栏:插入>图表, 选择图表类型为条形比例图，双击插入的条形比例图进入图表设置页面, 条形比例图存在一个系列值，系列名称对应区域名称(ds.NAME)，系列值对应区域销售额(ds.T_VAL)、系列总值为目标值100,条形比例指：系列值/目标值，系列总值可以为固定值如100，或是多个数据如数据列对应系列值

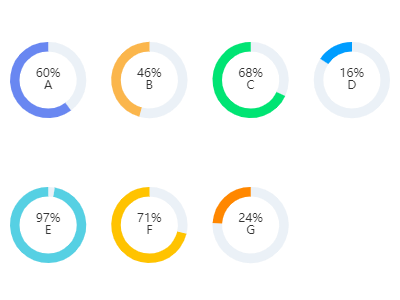

2.环形比例图

以环形图的形状显示每个数值所占总值的比例或每个数值所占指定值的比例

准备数据：区域销售数据图表统计，数据集名称为ds,数据列T_VAL为销售额,NAME为区域名称

设计图表: 进入报表设计器，选中单元格，工具栏:插入>图表, 选择图表类型为环形比例图，双击插入的环形比例图进入图表设置页面,环形比例图存在一个系列值，系列名称对应区域名称(ds.NAME)，系列值对应区域销售额(ds.T_VAL)、系列总值为目标值100,环形比例图指：系列值/目标值

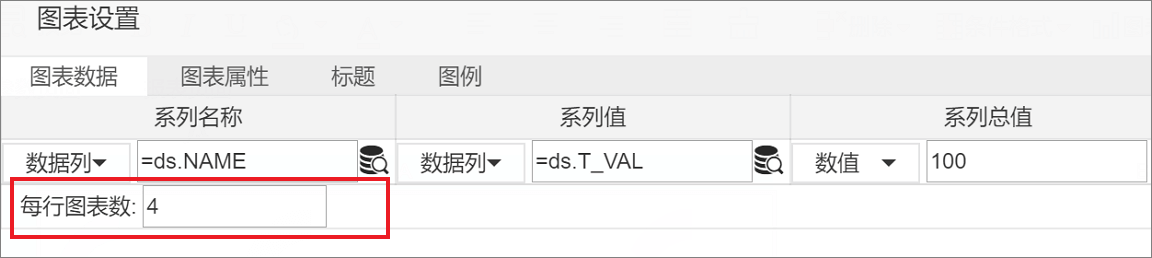

每行图表数:指每行显示的环形比例图个数，如下面每行显示4个

3.水球图

水球图展示单个百分比数据

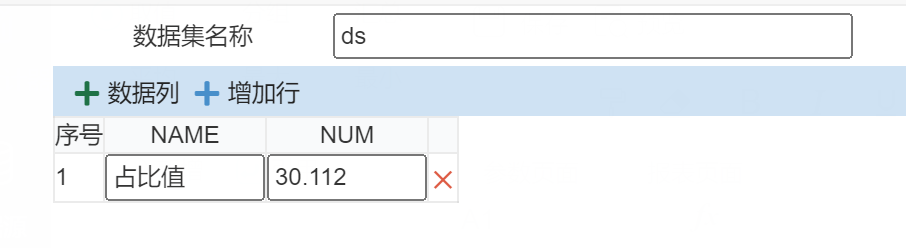

准备数据：百分比数据，数据集名称为ds，数据一般为一条数据

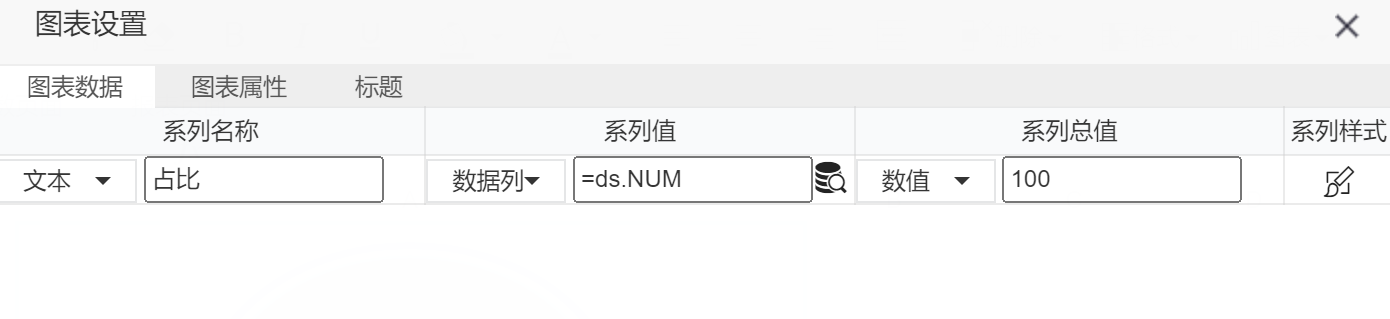

设计图表：进入报表设计器，选中单元格，工具栏:插入>图表, 选择图表类型为水球图，双击插入的水球图进入图表设置页面，水球图存在一个系列值，系列名称对应占比名称(ds.NAME)，系列值为一条数据，对应区域销售额(ds.NUM)、系列总值为目标值100
水球图比例值：系列值/目标值
