矢量地图

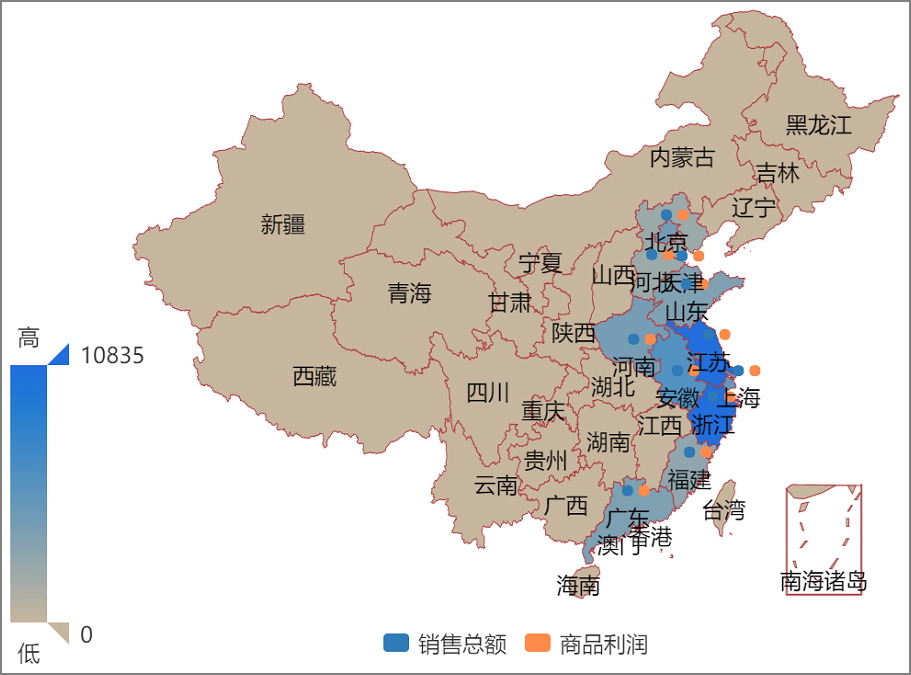

1.中国地图
以多边形展示区域数据,可在地图图形上使用散点展示数据

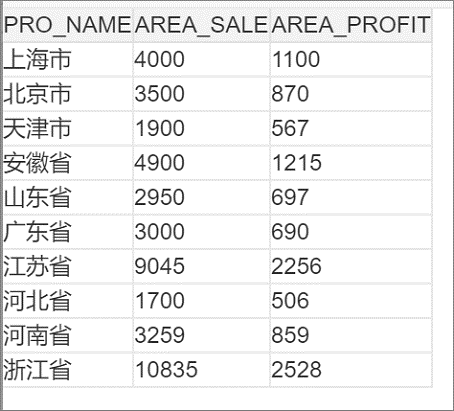

准备数据:数据集名称为ds,省市名称:ds.PRO_NAME, 销售总额:ds.AREA_SALE, 商品利润:ds.AREA_PROFIT

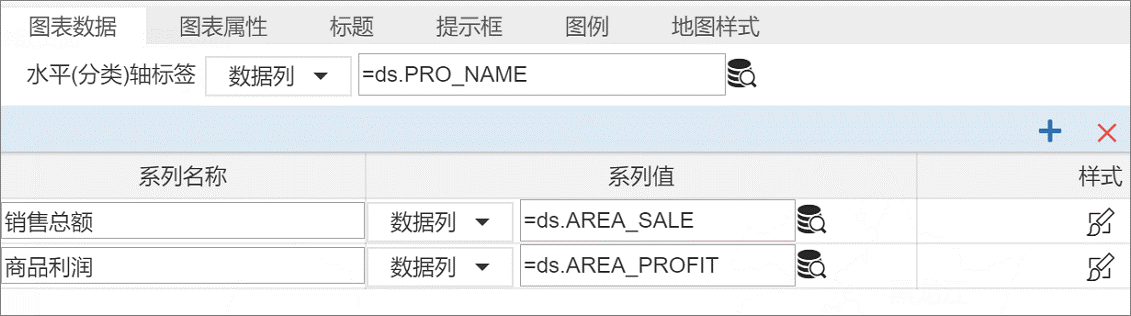

设计图:进入报表设计器,选中单元格,工具栏:插入>图表, 选择图表类型为中国地图,双击插入的中国地图进入图表设置页面,水平分类轴:ds.PRO_NAME,为省市区域名称,省市的名称可以是简写如浙江省简写是浙江,中国地图图表内置了省市名称

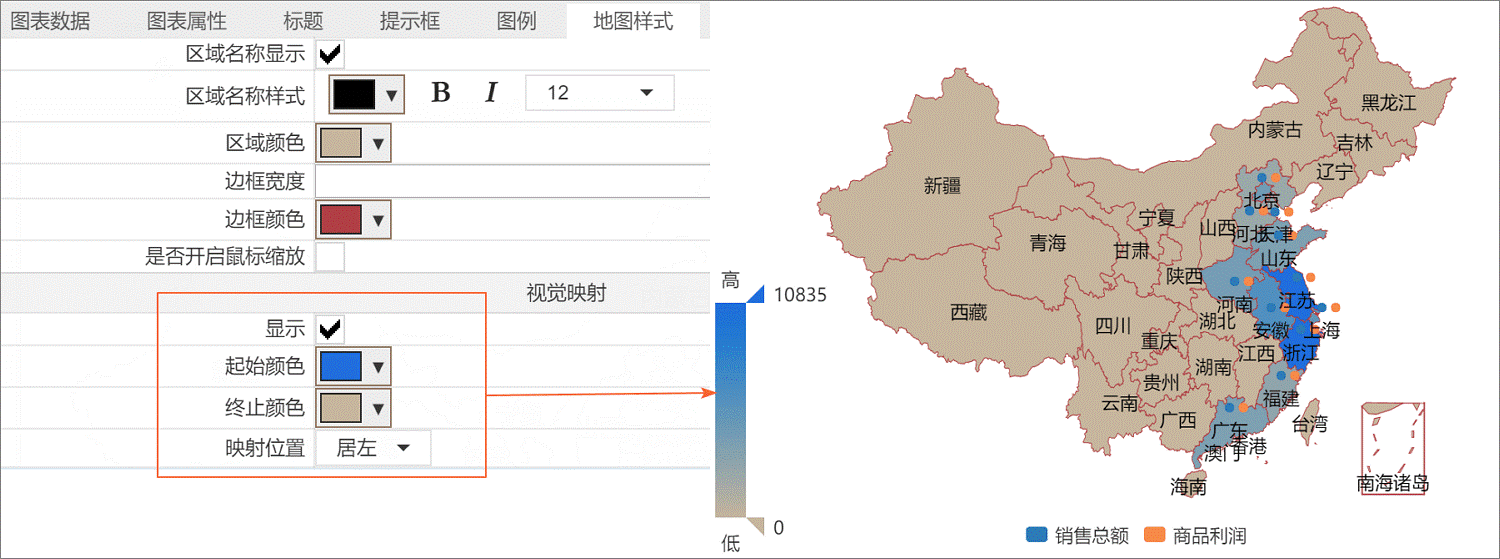

地图样式
区域名称显示:设置地图省市名称是否显示
区域名称样式:设置地图省市名称文本样式
区域颜色:设置矢量图区域背景颜色
边框宽度:设置区域矢量图连接线宽度
边框颜色:设置区域矢量图连接线颜色
视觉映射:设置有数据的区域渐变颜色(依据数据大小),如地图中柱形图颜色由高->低

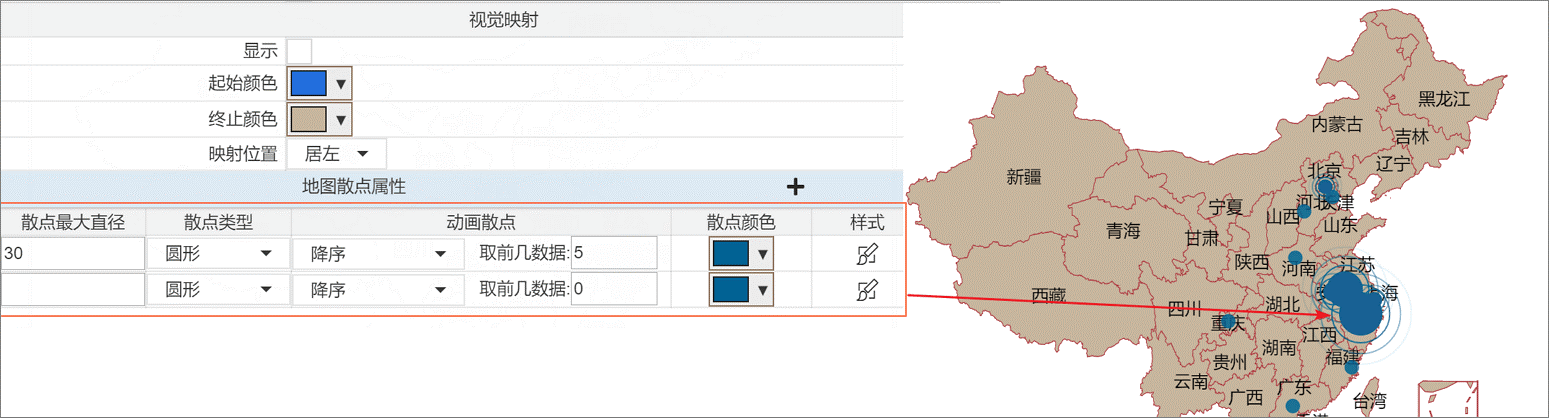

地图散点属性
为了突出最大数据的几个,可以使用散点图,在地图区域显示动态散点
散点最大直径:默认依据图表大小计算出散点的大小,也可设置散点直径值
散点类型:展示数据的形式,可以是圆形、矩形等
动画散点:按数据大小的顺序,动态显示散点
2.定制地图

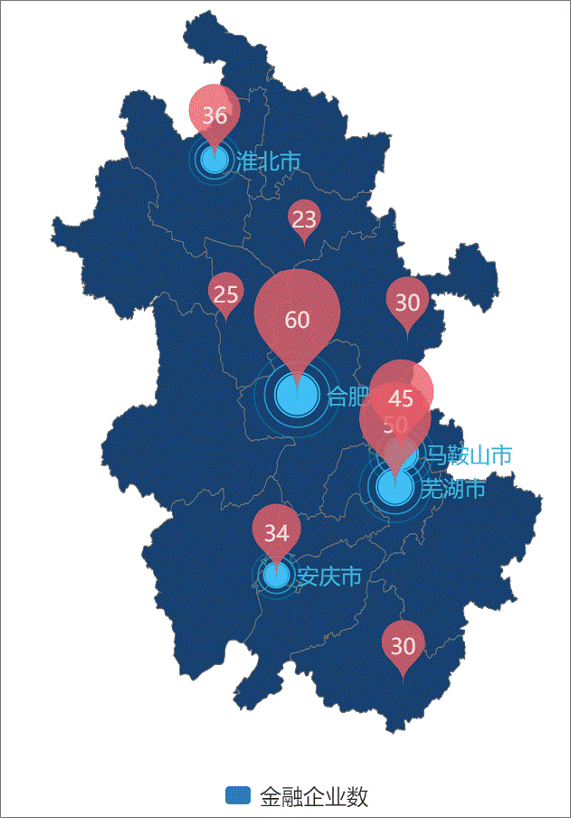

定制地图可以展示市、区、县等区域数据,由于整个小范围地图数据比较大,定制地图需要上传该区域矢量图数据,如下为安徽省的市级地图

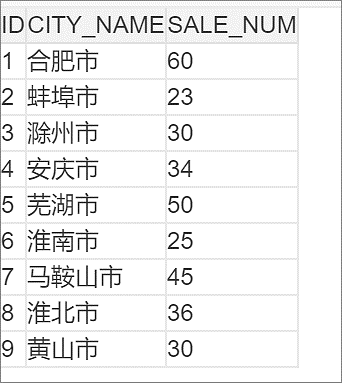

数据准备:数据集名称为ds,市名称:ds.CITY_NAME,金融企业数为ds.SALE_NUM

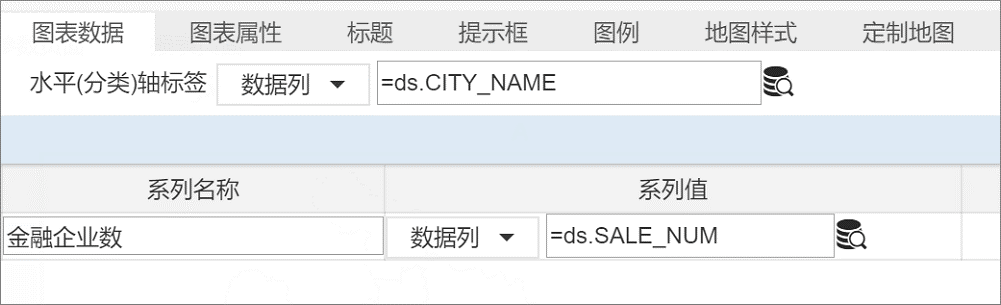

设计图表:进入报表设计器,选中单元格,工具栏:插入>图表, 选择图表类型为定制地图,双击插入的定制地图进入图表设置页面,水平分类轴:ds.CITY_NAME,市区域名称,市的名称可以是简写如合肥市简写是合肥

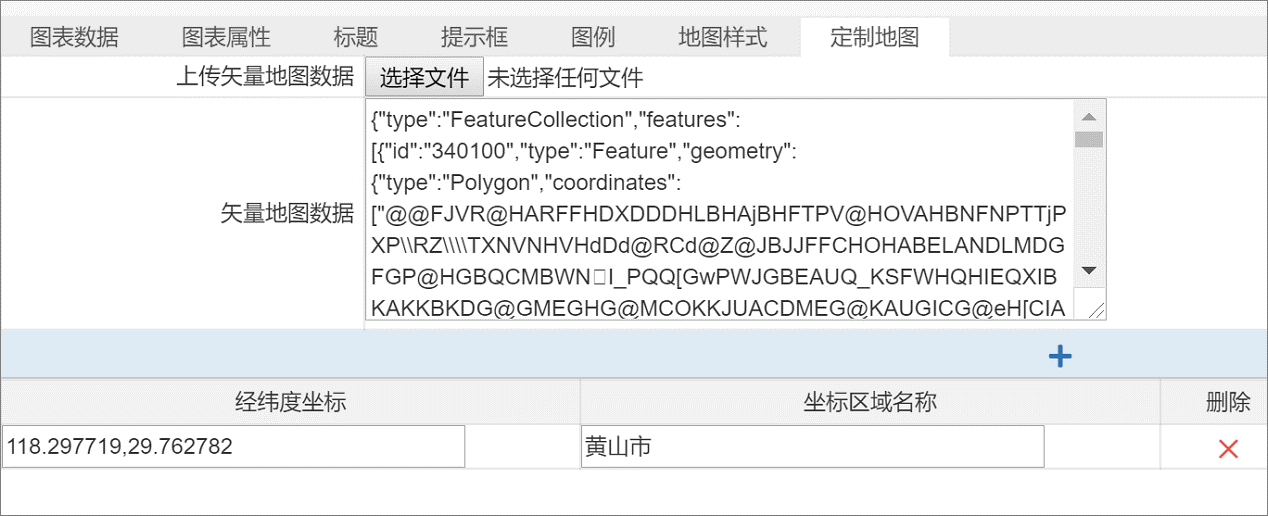

定制地图:图表使用echart组件,地图数据支持echart的json格式数据文件,如anhui.json文件,可以定义图表区域市的坐标位置,坐标区域名称与水平分类轴ds.CITY_NAME的名称相对应,如黄山市经纬度坐标是:118.297719,29.762782, 将替换地图中默认的黄山市的坐标位置
